Панельная 4G MIMO 4x4 антенна 18 дБи KROKS KAA18-1700/2700-4x4
Распечатать
Подписаться
Усиление 18дБи, MIMO 4x4 LTE-A
LTE (1800, 2100, 2300, 2600), Wi-Fi 2400
Диапазон частот: от 1700 до 2700 МГц
Короткозамкнутая по постоянному току
KROKS КАА18-1700/2700-4x4 - это широкополосная (многодиапазонная), направленная панельная MIMO 4х4 антенна усилением 15-18 дБи.
Антенна поддерживает технологию LTE advanced и предназначена для работы с 4G MIMO 4х4 модемами cat.9, cat.12, cat.16, cat.18, cat.20, с возможностью агрегации частот, а так же роутерами со встроенным модемом, работающим в частотном диапазоне 1700-2700 МГц.

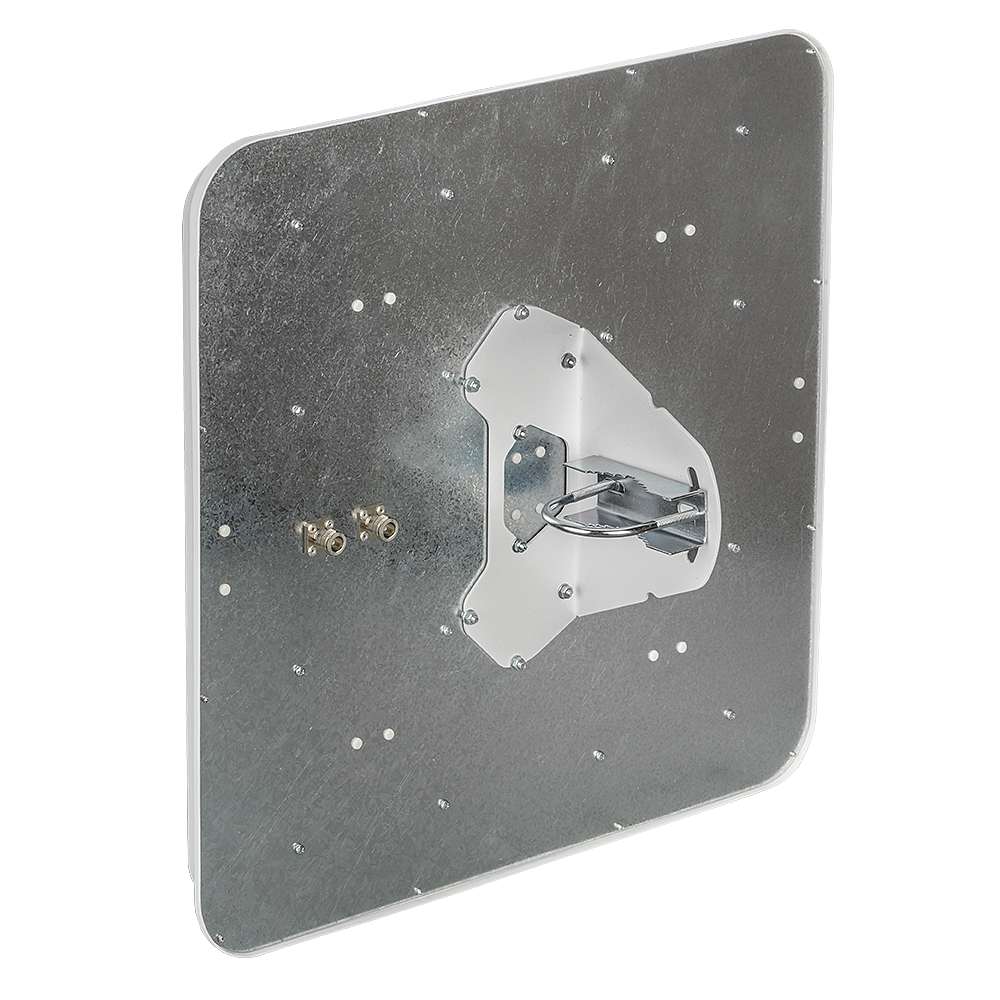

Для подключения антенны к модему или роутеру используются два типа разъемов на выбор заказчика: F(female) или N(female). Тип разъема выбирается над ценой перед добавлением товара в корзину.
Антенна работает в беспроводных сетях связи с оборудованием стандартов:
- 4G - LTE 1800, 2100, 2300, 2600
- 3G - UMTS 2100
- Wi-Fi 2400
Поддержка технологии MIMO 4х4 позволяет модемам увеличить скорость приема данных до 1200 Мбит/с (для LTE модема cat.18 и выше)
Преимущества антенны КАА18-1700/2700:
- широкий диапазон рабочих частот 1700-4200 МГц
- поддержка технологии MIMO 4х4 LTE-A
- всепогодное исполнение
- все входы антенны коротко замкнутые по постоянному току для снижения накопления статического электричества
- стойкий к ультрафиолету и морозу ABS материал корпуса
- небольшой размер и вес

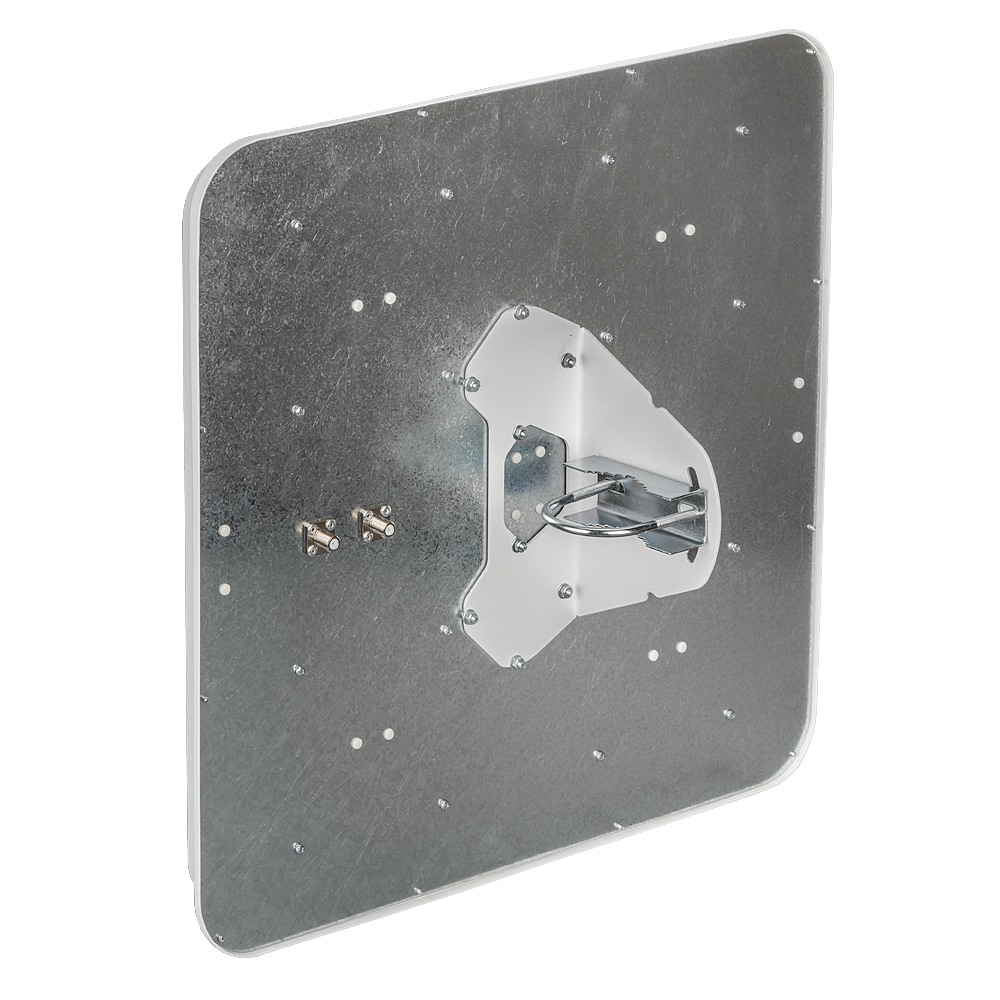

Крепление антенны предназначено для установки на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона антенны.
Для подключения антенны к модему или роутеру необходимо дополнительно купить четыре кабельных сборки.

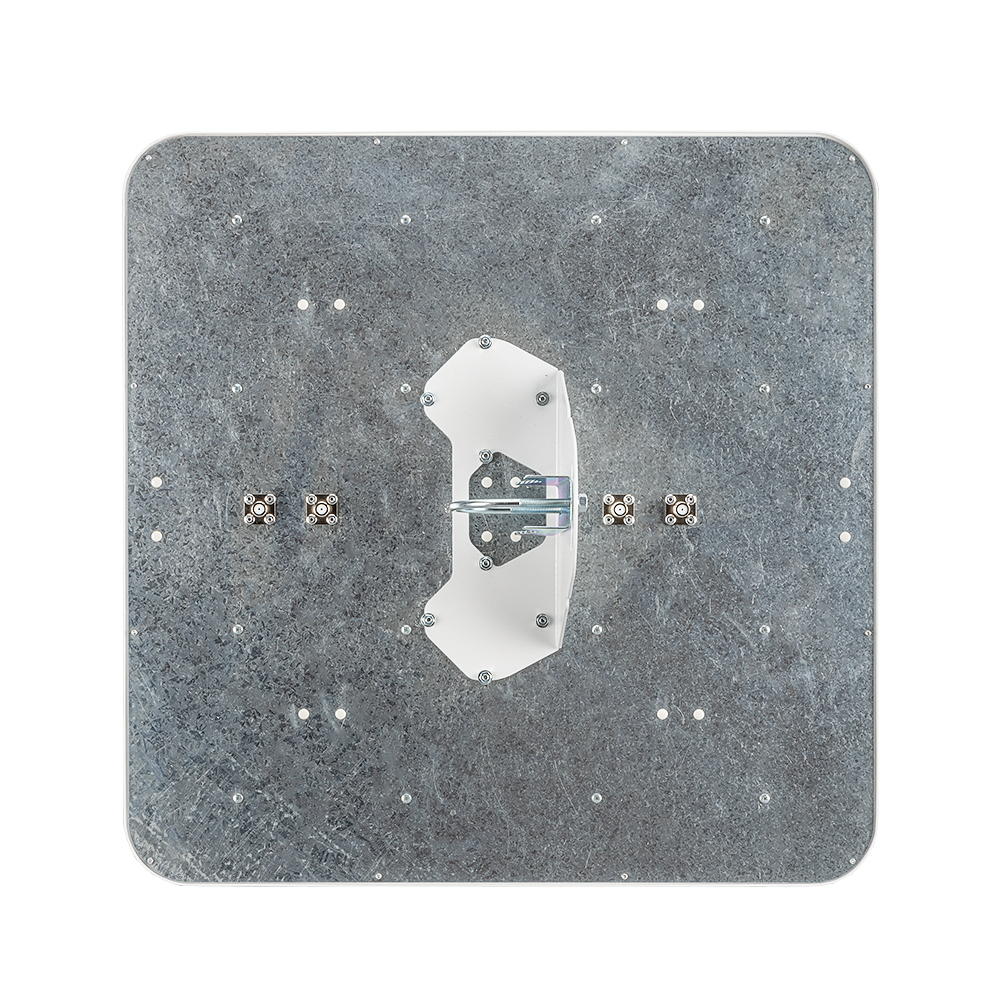

Если ваш модем или роутер не поддерживает технологию MIMO4х4 используйте только два правых разъёма антенны. С вертикальной стрелкой для разъёма MAIN и с горизонтальной стрелкой для разъёма DIV. В ином случае два дополнительных разъёма можете подключать в любом порядке.
В случае использования технологии MIMO4x4 подключите два дополнительных разъёма в любом порядке к разъёмам устройства MIMO1 и MIMO2.
|
Габариты (длина , ширина , высота ), мм
|
470
x
470
x
110
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
480
x
480
x
120
|
|
Масса в индивидуальной упаковке, грамм
|
3600
|
|
Количество товаров в групповой упаковке, шт
|
5
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
1700-2700
|
|
Усиление антенны, dBi
|
15-18
|
|
КСВ в рабочем диапазоне частот, не более
|
1.8
|
|
Поляризация
|
Линейная
|
|
Волновое сопротивление, Ом
|
50 (N разъём)
|
|
75 (F разъём)
|
||
|
Максимальная подводимая мощность, Вт
|
10
|
|
Разъём
|
F- female
|
|
N- female
|
||
|
Допустимая ветровая нагрузка, м/с
|
30
|
|
Диапазон рабочих температур, оС
|
-40 ... +90
|
|
Максимально допустимая влажность воздуха, %
|
100
|
|
Развязка между портами не менее, dBi
|
35
|
|
Стандарт связи
|
LTE 2600
|
|
WiFi 2,4ГГц
|
||
|
LTE 1800
|
||
|
Многодиапазонная
|
||
|
Тип монтажа
|
на трубу
|
|
Тип исполнения
|
Панельная
|
|
Поддержка MIMO
|
MIMO 4x4
|

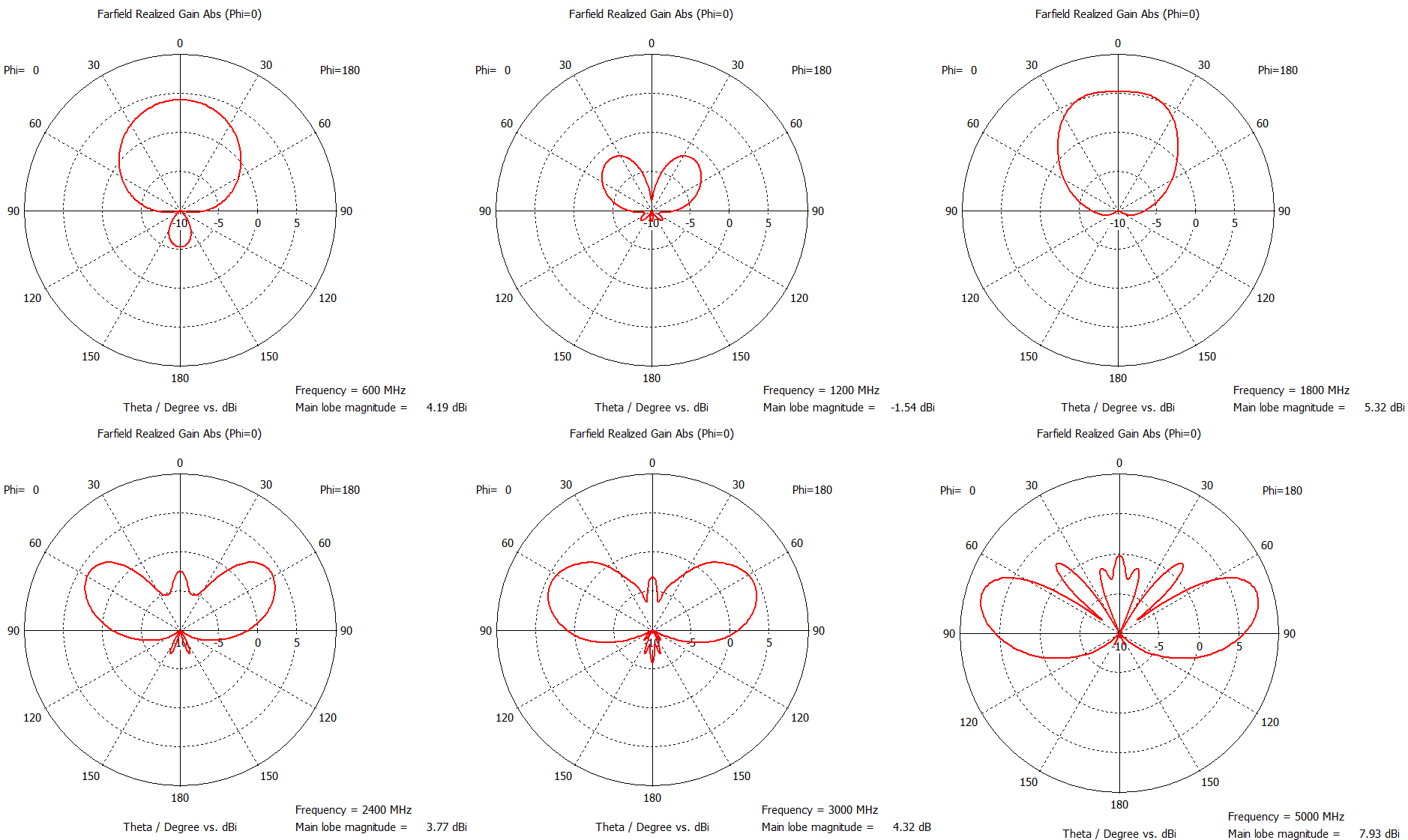

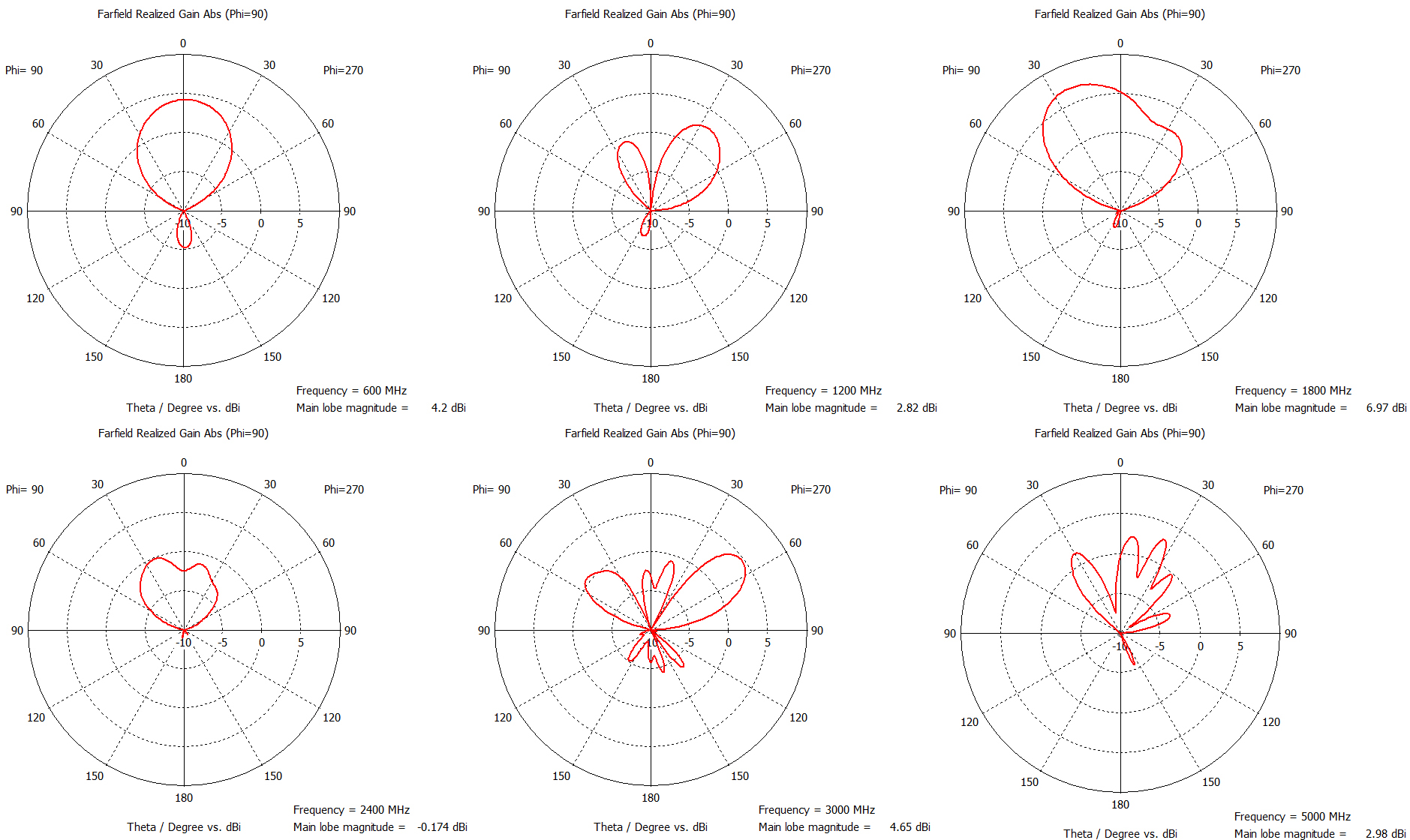

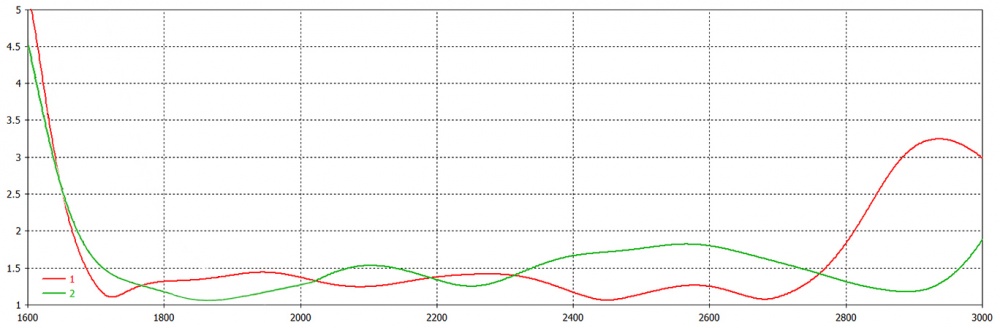

Графики КСВ, диаграммы направленности:
Комплектация:
|
Антенна KROKS KAA18-1700/2700-4x4
|
|
Кронштейн угловой
|
|
Хомут с метизами для крепления на мачту
|
|
Руководство по эксплуатации (паспорт)
|
|
Упаковка
|
